[LPC1768] MCUXpressoIDE 기본 세팅하기

LPC1768을 대상으로 사용할 수 있는 IDE는 크게 uVision과 이클립스 기반인 MCUXpresso로 나눌 수 있습니다.

C프로젝트를 빌드하고 디버깅하기 위한 기본적인 개발환경 세팅 방법입니다.



다운로드

MCUXpressoIDE는 NXP 공식 웹사이트에서 다운로드&설치 가능합니다.

https://www.nxp.com/support/developer-resources/software-development-tools/mcuxpresso-software-and-tools/mcuxpresso-integrated-development-environment-ide:MCUXpresso-IDE

MCUXpresso IDE|Eclipse-based Integrated Development Environment (IDE) | NXP



2. File-New Project에서 해당되는 Device를 선택해줍니다. LPC1700대 부분에서 LPC1768을 선택 후 Next를 클릭합니다.



3. C Project를 선택후 Next를 클릭합니다.

4. 생성할 Project 이름을 입력후 Next를 클릭합니다.

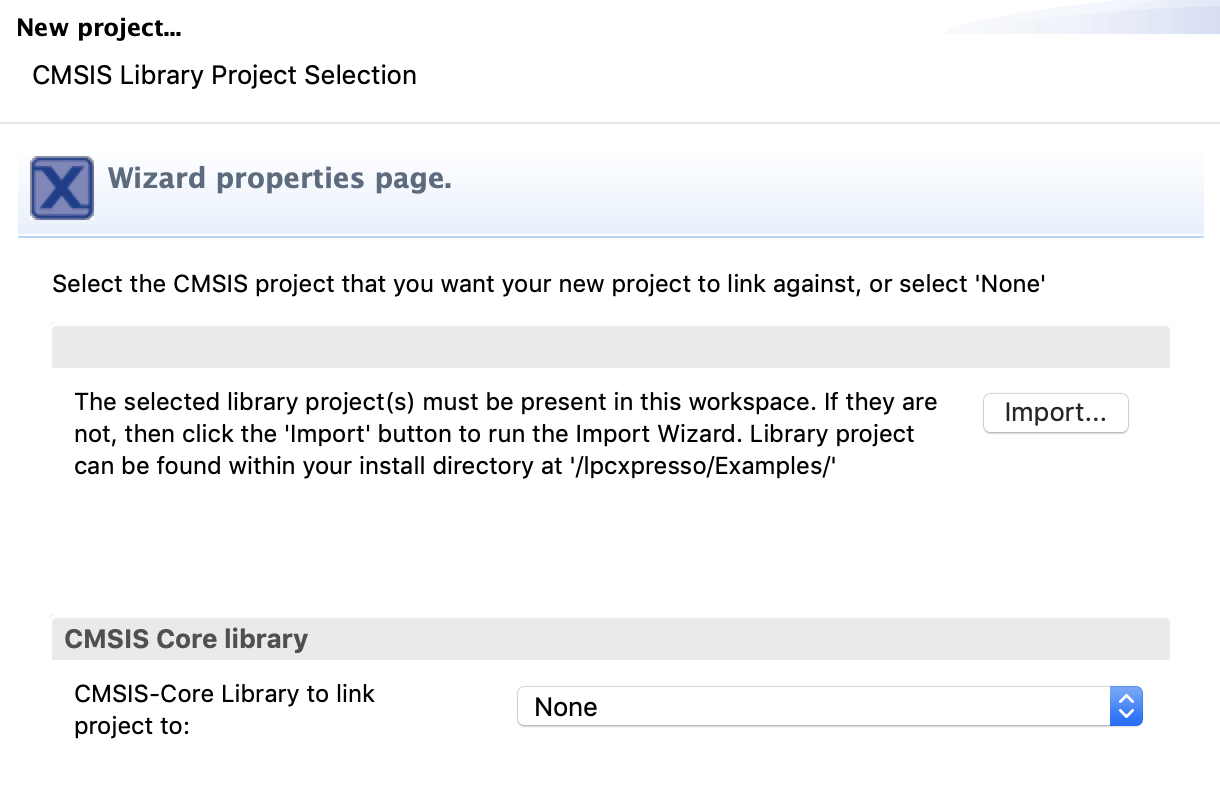

5. CMSIS 프로젝트를 지정해야 하는데 "CMSIS-Core Library to link project to" 부분에 None으로 아무것도 없다면 위쪽에 "Import"를 누릅니다.

6. Project Archive 항목에서 Browse를 눌른 후 MCUXpressoIDE 설치 경로로 이동합니다. 거기에서 ide/Examples/Legacy/CMSIS_CORE/CMSIS_CORE_LASTEST.zip을 선택 후 Next를 누릅니다.

7. 다른 체크박스는 해제하고 CMSIS_CORE_LPC17XX 항목만 체크 후 Finsh를 누릅니다.

8. 위 작업이 성공적으로 되었다면 아래처럼 목록이 나오게 되며 CMSIS_CORE_LPC17xx를 선택합니다. 그리고 Next.

9. DSP 관련해서 추가하라 하는데 Import를 눌러 설치경로/ide/Examples/CMSIS_DSPLIB로 들어가서 Lastest가 있는 파일을 선택해줍니다.

10. CMSIS_DSPLIB_CM0, CMSIS_DSPLIB_CM3만 선택 후 Finish를 누릅니다.

11. CM3을 선택 후 Next를 누릅니다.

12. Finish를 누르면 정상적으로 LPC1768 프로젝트가 생성됩니다.



디버깅

디버깅은 디버그를 하는 방법에 따라 다르겠으나, ULink 방식을 쓰는 경우 프로젝트에서 오른쪽 클릭 -> Dubug as -> MCUXpresso IDE LinkServer을 눌러 디버깅 가능합니다.
